Расчет электрической цепи методом наложения

Метод наложения основан на принципе суперпозиции, согласно которому ток в любой ветви сложной схемы равен алгебраической сумме частичных токов, вызываемых каждой из ЭДС схемы в отдельности.

По методу наложения рассчитывают токи, возникающие от действия каждой из ЭДС, мысленно удаляя остальные ЭДС из схемы, но оставляя в схеме внутренние сопротивления источников. Затем находят токи в ветвях исходной схемы путем алгебраического сложения частичных токов.

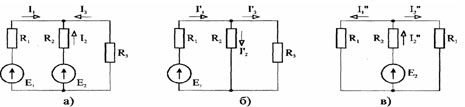

Порядок выполнения расчета рассмотрим на примере схемы, показанной на рис. 6, а.

  1. Определяют частичные токи I1‘, I2‘ и I3‘ в ветвях электрической цепи при действии одной ЭДС E1 (ЭДС Е2 исключена из цепи) (рис. 6, б).
    Направление частичных токов задают в соответствии с направлением ЭДС, расчет токов ведут с использованием метода эквивалентных преобразований.
  2. Определяют частичные токи I1«, I2» и I3» при действии ЭДС Е2 (рис.6, в). (ЭДС E1 исключена из цепи).
  3. Определяют реальные токи I1, I2 и I3 в ветвях исходной цепи (рис.6, а) как алгебраическую сумму частичных токов при мысленном совмещении цепей, изображенных на рис. 6, б и 6, в.

Частичный ток берется со знаком «плюс», если его направление совпадает с направлением реального тока в исходной цепи, со знаком «минус» — при встречном направлении.
