Типы паяных соединений

Основными типами паяных соединений являются стыковые и внахлестку. Остальные разновидности соединений являются комбинациями перечисленных.

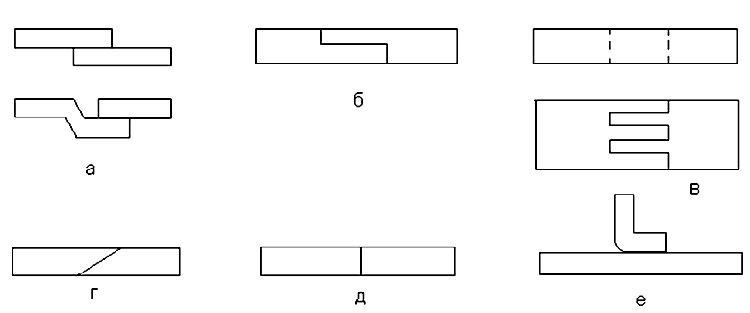

Например, плоские элементы могут быть соединены внахлестку (рисунок 3.18 а), ступенчатым (рисунок 3.18 б), гребенчатым (рисунок 3.18 в), косостыковым (рисунок 3.18 г), стыковым (рисунок 3.18 д) и тавровым (рисунок 3.18 е) соединениями.

Рисунок 3.18 – Типы паяных соединений

Стыковое соединение применяют в тех случаях, когда изделие работает не в жестких условиях и от него не требуется герметичности; соединение внахлестку – во всех остальных случаях, причем чем больше площадь перекрытия паяемых заготовок, тем выше будет прочность паяного шва.




Криволинейные поверхности соединяют между собой и с плоскими поверхностями в сотовых конструкциях, в панелях с гофрированными проставками и т.п. Эти соединения используют в самолетостроении и для изготовления теплообменников.

К паянным соединениям в зависимости от назначения изделия, кроме общих требований, могут быть предъявлены и специальные по герметичности, электропроводности, коррозионной стойкости и т.п.

Сборные части изделий перед пайкой должны быть прочно соединены между собой для предотвращения перекосов и относительных смещений. Способы соединения подбирают экспериментальным путем в зависимости от конструкции изделия.
