Расчет электрической цепи методом эквивалентных преобразований

Путем эквивалентных преобразований цепи получают неразветвленную цепь, содержащую источник ЭДС и приемник с эквивалентным сопротивлением.



По закону Ома для полной цепи вычисляют ток в неразветвленной части цепи. Затем находят распределение этого тока по отдельным ветвям.

Правила замены двух — и трехполюсников эквивалентными схемами при-ведены в табл. 1. После каждого этапа преобразования рекомендуется заново начертить цепь с учетом выполненных преобразований (см. табл. 2).

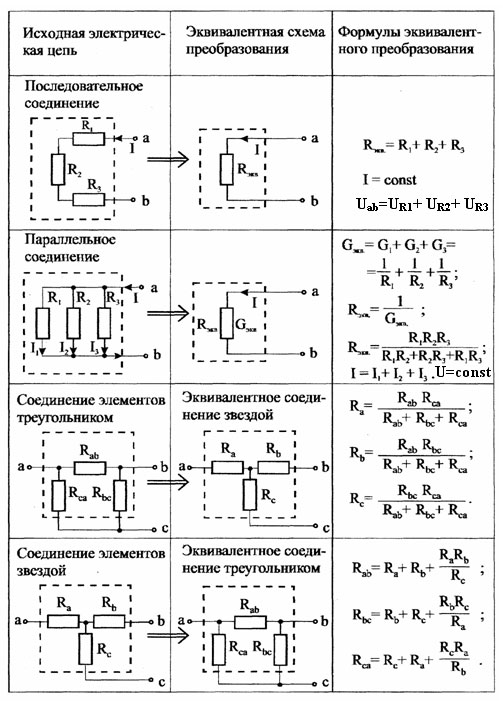

Таблица 1 – Эквивалентные преобразования простейших электрических цепей

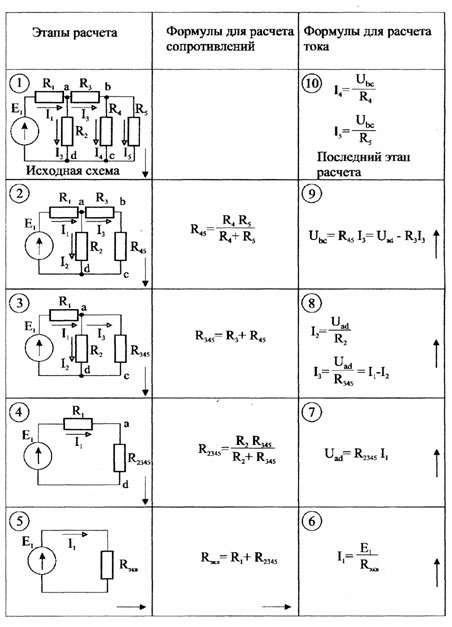

Таблица 2 – Расчет электрической цепи методом эквивалентных преобразований
